Las tuberías enterradas de acero, ya sean redes de distribución local o gasoductos de gran diámetro, están permanentemente en contacto con el terreno, uno de los electrolitos más agresivos para el acero al carbono. Sin protección catódica, la corrosión de estas instalaciones avanza de forma constante y, a menudo, invisible desde el exterior, hasta provocar fugas con consecuencias graves de seguridad y medioambientales.
En este artículo explicamos por qué la protección catódica en tuberías enterradas y gasoductos es imprescindible, qué causa la corrosión en estas instalaciones, cómo se diseña un sistema adecuado, qué normativa aplica y qué diferencias hay entre proteger un tramo local, un gasoducto de gran diámetro o una tubería submarina.
¿Por qué las tuberías enterradas y los gasoductos necesitan protección catódica?
El acero al carbono, material predominante en tuberías enterradas y gasoductos, se corroe de forma natural al estar en contacto con el terreno. La velocidad de esa corrosión depende de factores como la resistividad del suelo, la humedad, el pH y la presencia de corrientes vagabundas, pero en prácticamente todos los casos es lo bastante rápida como para comprometer la integridad de la tubería mucho antes del final de su vida útil de diseño si no se aplica protección catódica.
Además del coste de reparación, una fuga en un gasoducto o en una tubería de transporte de hidrocarburos puede tener consecuencias de seguridad, ambientales y regulatorias muy superiores al coste de haber instalado protección catódica desde el inicio. Por eso normas como NACE SP0169 e ISO 15589-1 exigen protección catódica en prácticamente cualquier tubería enterrada de acero destinada al transporte de gas, petróleo o sus derivados.
Causas principales de corrosión en tuberías enterradas
Antes de diseñar un sistema de protección catódica, es necesario entender qué provoca la corrosión en cada instalación concreta. Los factores más relevantes son:
- Resistividad del terreno: suelos de baja resistividad (arcillosos, húmedos, salinos) favorecen una corrosión más rápida y uniforme.
- pH del suelo: suelos ácidos aceleran la corrosión del acero al carbono.
- Humedad y nivel freático: la presencia de agua subterránea aumenta la conductividad del electrolito en contacto con la tubería.
- Corrientes vagabundas: generadas por líneas de tracción eléctrica, subestaciones o instalaciones de corriente continua cercanas, pueden acelerar drásticamente la corrosión en puntos concretos.
- Heterogeneidad del terreno: tramos donde la tubería atraviesa distintos tipos de suelo generan pares galvánicos naturales entre zonas, favoreciendo la corrosión localizada.
- Defectos de revestimiento: cualquier discontinuidad en el recubrimiento anticorrosivo expone directamente el acero al terreno en ese punto.
Protección catódica para tuberías de acero
El acero al carbono es el material de referencia en la construcción de tuberías enterradas por su resistencia mecánica y su coste, pero es también un metal con una tendencia natural a oxidarse en presencia de humedad y oxígeno. La protección catódica revierte ese proceso convirtiendo la tubería en el cátodo de una celda electroquímica, de forma que reciba electrones en lugar de cederlos al terreno.
En tuberías de acero recién instaladas, la protección catódica se combina siempre con un revestimiento anticorrosivo (habitualmente epoxi de fusión, FBE), que reduce drásticamente la superficie metálica expuesta y, con ello, la corriente de protección necesaria. En tuberías más antiguas o con revestimientos degradados, el sistema de protección catódica debe dimensionarse para una superficie expuesta mayor.
Diseño de un sistema de protección catódica para tuberías
El diseño de un sistema de protección catódica para tuberías parte siempre de un estudio de ingeniería específico, que incluye:
- Estudio de resistividad del terreno a lo largo de todo el trazado de la tubería, habitualmente mediante el método de Wenner.
- Cálculo de la densidad de corriente necesaria según el estado y tipo de revestimiento.
- Estimación de la superficie metálica expuesta, considerando la calidad y antigüedad del recubrimiento.
- Elección del sistema más adecuado: ánodos de sacrificio para tramos cortos o de difícil acceso eléctrico, corriente impresa para tuberías de mayor longitud.
- Definición de los criterios de protección según la normativa aplicable, habitualmente basados en el potencial de la tubería respecto a un electrodo de referencia de cobre-sulfato de cobre.
- Ubicación de puntos de test (test post) para permitir la verificación periódica del sistema a lo largo del trazado.
- Estudio de interferencias con otras instalaciones enterradas cercanas y con posibles fuentes de corrientes vagabundas.
Puedes conocer en detalle nuestro servicio de diseño e instalación de sistemas de protección catódica en protección catódica, donde explicamos también cómo se combina con recubrimientos anticorrosivos y qué diferencias hay entre ánodos de sacrificio y corriente impresa.
Ánodos de sacrificio o corriente impresa: qué conviene en cada tramo de tubería
| Factor | Ánodos de sacrificio | Corriente impresa |
|---|---|---|
| Longitud de tubería | Tramos cortos o medios | Tramos largos, gasoductos y oleoductos |
| Acceso a suministro eléctrico | No necesario | Imprescindible en cada estación de rectificador |
| Resistividad del terreno | Rinde mejor en suelos de baja resistividad | Eficaz también en suelos de alta resistividad |
| Riesgo de interferencias | Bajo | Requiere estudio en tramos paralelos a líneas de alta tensión o vías electrificadas |
| Mantenimiento | Sustitución periódica de ánodos consumidos | Verificación de rectificadores y ajuste de corriente |
Protección catódica en gasoductos y ductos de gran diámetro
Los gasoductos y ductos de gran diámetro presentan retos específicos de diseño respecto a una tubería de distribución local:
- Mayor longitud de trazado, lo que habitualmente exige protección catódica por corriente impresa con varias estaciones de rectificador distribuidas a lo largo del recorrido.
- Mayor riesgo de interferencia por corrientes vagabundas, especialmente en tramos paralelos a líneas de alta tensión o vías férreas electrificadas.

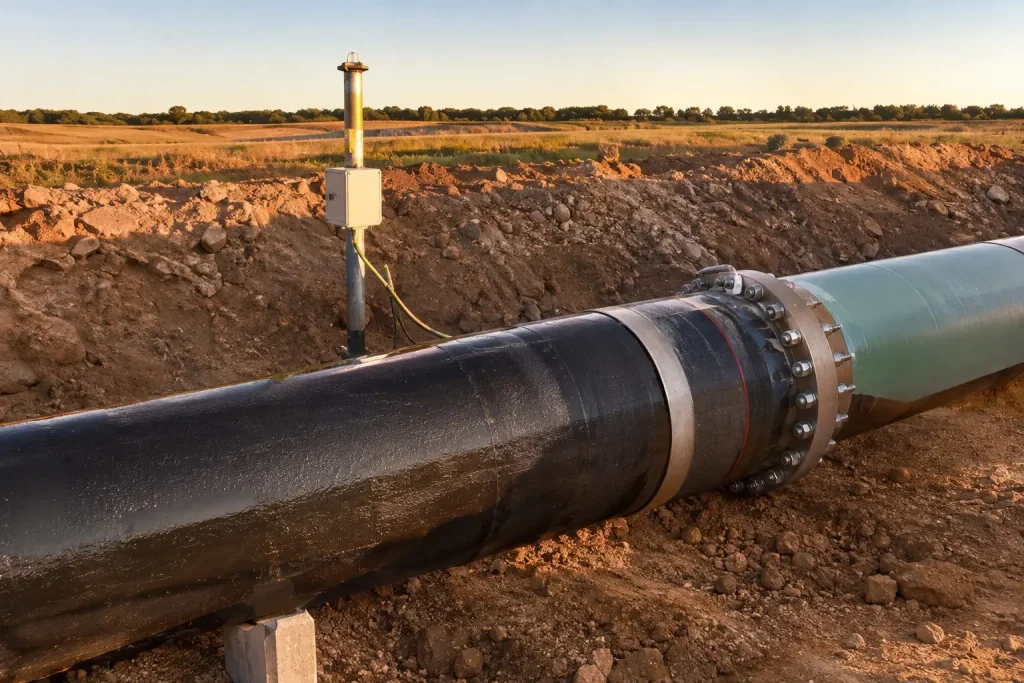

- Necesidad de juntas aislantes para dividir el sistema en tramos independientes y facilitar su gestión y verificación.
- Mayor exigencia normativa y de seguridad, dado el volumen y la naturaleza del fluido transportado.
- Coordinación con otras infraestructuras enterradas cercanas, para evitar interferencias mutuas entre sistemas de protección catódica de distintos propietarios.
Protección catódica en tuberías submarinas y offshore
Las tuberías submarinas y las infraestructuras offshore añaden una capa adicional de complejidad: el agua de mar es un electrolito de resistividad mucho más baja que el terreno, lo que favorece corrientes de protección más elevadas pero también un rendimiento más eficiente de los ánodos de sacrificio, habitualmente de aluminio o zinc en este entorno. El acceso limitado para inspección y mantenimiento hace que el diseño inicial y el margen de seguridad del sistema sean especialmente críticos, ya que cualquier intervención posterior resulta mucho más costosa que en una instalación terrestre.
Puedes ver un ejemplo real de este tipo de proyecto en nuestro caso de extensión de la vida útil de una tubería offshore.
¿Necesita diseñar o revisar la protección catódica de una tubería o gasoducto? En Procainsa llevamos más de 35 años diseñando sistemas de protección catódica para instalaciones enterradas, submarinas y offshore, con técnicos certificados NACE. Solicite más información sobre nuestro servicio de protección catódica.
Normativa aplicable a la protección catódica en tuberías
El diseño y la ejecución de sistemas de protección catódica en tuberías enterradas y gasoductos se rige por normativa internacional específica:
- NACE SP0169: estándar de referencia para el control de la corrosión en sistemas de tuberías enterradas o sumergidas mediante protección catódica.
- ISO 15589-1: específica para sistemas de transporte por tubería de acero terrestre, define criterios de protección y requisitos de diseño.
- Serie UNE-EN 12954: norma europea equivalente, aplicable a estructuras metálicas enterradas o sumergidas.
- NACE SP0502 (ECDA): aplicable cuando se opta por una evaluación directa de corrosión externa como alternativa o complemento a la inspección con pistón inteligente.
Estas normas definen, entre otros aspectos, los criterios de potencial que debe cumplir la tubería para considerarse protegida, evitando tanto la protección insuficiente como la sobreprotección.
Mantenimiento y verificación de la protección catódica en tuberías enterradas
Un sistema de protección catódica bien diseñado requiere verificación periódica para confirmar que sigue funcionando dentro de los criterios establecidos. Esto se realiza mediante técnicas de inspección de infraestructuras como el CIPS (Close Interval Potential Survey) o el DCVG, que permiten comprobar el nivel de protección y detectar defectos de revestimiento a lo largo de todo el trazado.
Esta verificación periódica forma parte de un plan más amplio de gestión de la integridad de la instalación, que combina inspección, protección catódica y mantenimiento predictivo para maximizar la vida útil de la tubería o el gasoducto.
Casos reales de protección catódica en tuberías
Algunos ejemplos de proyectos de protección catódica en tuberías que hemos desarrollado en Procainsa:
- Estudio de una red de tuberías enterradas, con evaluación completa del estado de la instalación.
- Extensión de la vida útil de una tubería offshore de acero API 5L X52, en servicio desde los años 90.
- Sistema de protección catódica en gasolineras, aplicado a tuberías y tanques enterrados de doble pared.
Preguntas frecuentes sobre protección catódica en tuberías y gasoductos
¿Es necesario aplicar protección catódica en todas las tuberías enterradas de acero?
En instalaciones críticas de transporte de gas, petróleo o productos químicos, sí, y así lo exige la normativa internacional de referencia. En instalaciones menos críticas, la decisión depende de un análisis de riesgo que considere la vida útil de diseño, la resistividad del terreno y las consecuencias de un posible fallo.
¿Qué diferencia hay entre proteger una tubería de acero enterrada y un gasoducto de gran diámetro?
La diferencia principal está en la escala y en el sistema elegido. Una tubería de distribución local puede protegerse con ánodos de sacrificio de forma sencilla y autónoma. Un gasoducto de gran diámetro y longitud requiere casi siempre protección catódica por corriente impresa, con varias estaciones de rectificador, juntas aislantes y un estudio más exhaustivo de interferencias con otras instalaciones cercanas.
¿Cómo se calcula el sistema de protección catódica adecuado para una tubería?
Se calcula a partir de la resistividad del terreno medida en campo, el estado y tipo de revestimiento de la tubería, la superficie metálica expuesta estimada, y la vida útil de diseño requerida. Con estos datos se determina la densidad de corriente necesaria y se dimensiona el número y tipo de ánodos, o la capacidad del rectificador en el caso de corriente impresa.
¿Cada cuánto se debe verificar una tubería con protección catódica?
La periodicidad depende de la normativa aplicable y de la criticidad de la instalación, pero como referencia general, las verificaciones mediante CIPS o DCVG suelen realizarse cada 3-5 años en tuberías de alta presión, además de comprobaciones puntuales de potencial en los puntos de test con mayor frecuencia.
¿Es distinta la protección catódica en una tubería submarina respecto a una enterrada?
Sí. El agua de mar tiene una resistividad mucho menor que el terreno, lo que cambia el dimensionado del sistema y favorece el uso de ánodos de sacrificio de aluminio o zinc. Además, el acceso limitado para inspección y mantenimiento en instalaciones submarinas u offshore obliga a diseños con mayor margen de seguridad, ya que las intervenciones posteriores son mucho más costosas.
¿Qué pasa si una tubería enterrada lleva años sin protección catódica?
Puede llevar años corroyéndose sin que sea visible desde el exterior. Es recomendable realizar una evaluación del estado de la tubería, como un ECDA (External Corrosion Direct Assessment), antes de diseñar el sistema de protección catódica, para dimensionarlo correctamente y priorizar las zonas que ya presenten mayor deterioro.
