Cuando se habla de proteger una tubería enterrada, un tanque de almacenamiento o una infraestructura offshore frente a la corrosión, en realidad se está hablando de dos estrategias distintas y complementarias: la protección pasiva y la protección catódica activa. Confundirlas, o asumir que basta con una sola, es uno de los errores de diseño más frecuentes en instalaciones industriales.
En este artículo explicamos qué es cada una, sus diferencias técnicas, y por qué en Procainsa recomendamos combinarlas en la práctica totalidad de los proyectos que abordamos.
¿Qué es la protección pasiva contra la corrosión?
La protección pasiva se basa en un principio muy simple: aislar físicamente el metal del electrolito que provoca la corrosión (el terreno, el agua, el agua de mar). Si el metal no está en contacto directo con ese entorno, no puede producirse la reacción electroquímica que lo degrada.
En la práctica, esto se consigue mediante revestimientos y recubrimientos aplicados directamente sobre la superficie metálica:
- Revestimientos epoxi de fusión (FBE): el sistema más habitual en tuberías de acero de nueva construcción.
- Cintas de polietileno o polipropileno: utilizadas en juntas de soldadura y reparaciones.
- Revestimientos de alquitrán de hulla o coal tar: presentes en instalaciones antiguas, hoy en desuso por motivos ambientales.
- Pinturas epoxi y poliuretano: habituales en tanques de almacenamiento y estructuras offshore.

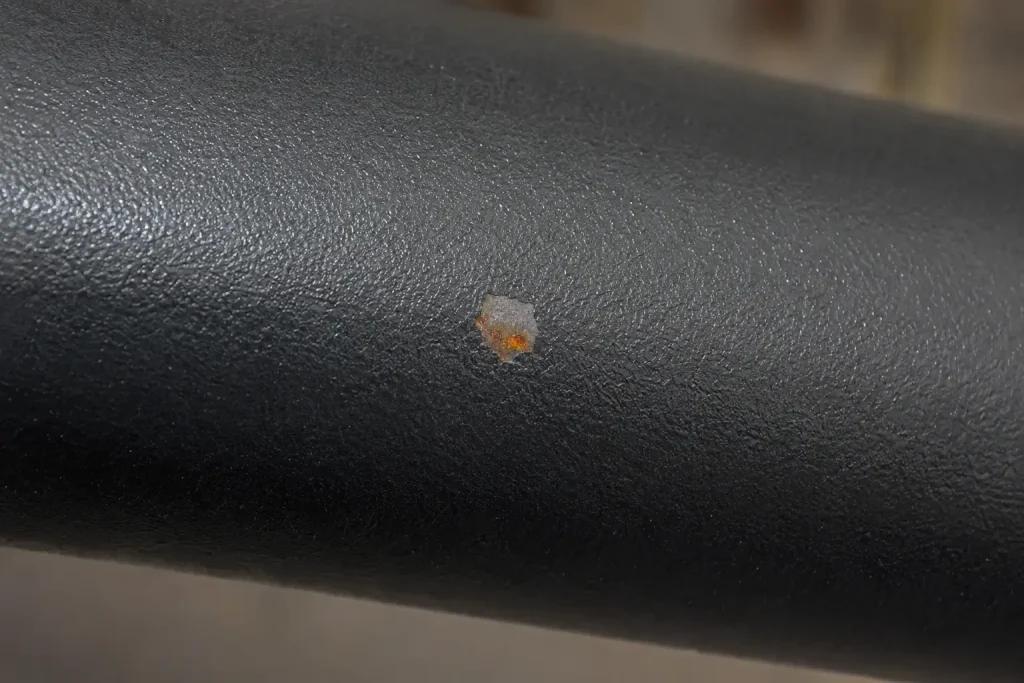

El problema de la protección pasiva es que ningún revestimiento es perfecto ni permanente. Durante la fabricación, el transporte, la instalación o simplemente con el paso del tiempo, aparecen defectos puntuales conocidos como holidays: pequeñas discontinuidades en el revestimiento donde el metal queda expuesto al electrolito. Basta un solo holiday para que la corrosión se inicie en ese punto concreto, de forma localizada y a menudo más agresiva que si no hubiera revestimiento en absoluto.
Qué es la protección activa o protección catódica electroquímica
La protección activa, a la que normalmente nos referimos simplemente como protección catódica, no intenta aislar el metal del electrolito, sino cambiar su comportamiento electroquímico. La estructura metálica se convierte en el cátodo de una celda electroquímica, de forma que en lugar de perder electrones (oxidarse, corroerse) los recibe desde una fuente externa.

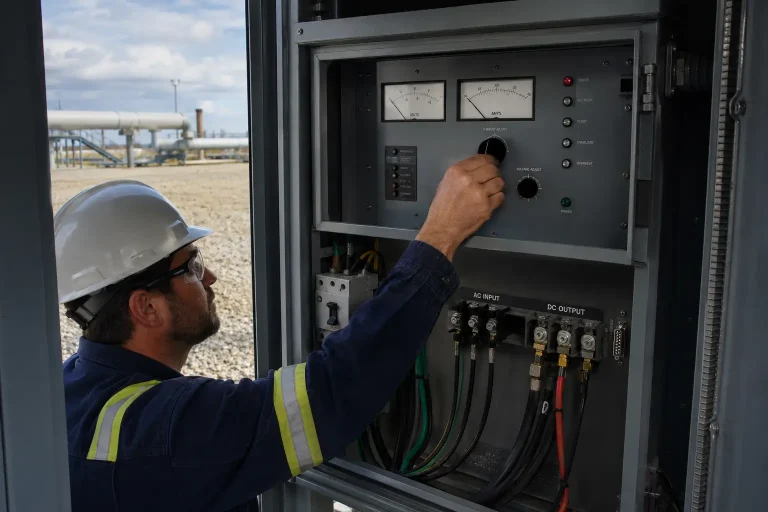

Esa fuente externa puede ser un metal más reactivo que se sacrifica en su lugar (ánodos de sacrificio) o una corriente eléctrica controlada suministrada por un rectificador (protección catódica por corriente impresa). A diferencia de la protección pasiva, la protección activa sigue funcionando incluso en los puntos donde el revestimiento ha fallado, precisamente porque no depende de una barrera física.
Por qué la protección pasiva por sí sola no es suficiente
Ningún ingeniero de corrosión serio recomienda confiar únicamente en el revestimiento para instalaciones críticas. Las razones son claras:
- Todo revestimiento, por bueno que sea, desarrolla defectos con el tiempo.
- Los defectos no son visibles desde el exterior en una tubería enterrada o sumergida.
- La corrosión en un punto de holiday puede ser más rápida y localizada que la corrosión generalizada.
- Reparar un revestimiento dañado en una instalación enterrada implica excavación, con el coste y la interrupción operativa que eso conlleva.
Por eso la normativa internacional de referencia, como NACE SP0169 e ISO 15589, exige protección catódica activa en tuberías enterradas y sumergidas críticas, independientemente de la calidad del revestimiento aplicado.
Tabla comparativa entre protección pasiva y protección catódica activa
| Aspecto | Protección pasiva (revestimientos) | Protección activa (catódica) |
|---|---|---|
| Principio de funcionamiento | Aísla el metal del electrolito mediante una barrera física | Convierte el metal en cátodo de una celda electroquímica |
| Protege por sí sola frente a la corrosión | Solo mientras el revestimiento permanece intacto | Sí, de forma continua durante toda su vida útil de diseño |
| Requiere corriente eléctrica | No | Solo en el caso de corriente impresa; no en ánodos de sacrificio |
| Vulnerable a defectos puntuales | Sí, un solo holiday puede iniciar corrosión localizada | No, protege también en los puntos donde falla el revestimiento |
| Requiere mantenimiento periódico | Inspección visual y reparación puntual | Verificación de potenciales y sustitución de ánodos o ajuste de rectificador |
| Coste inicial relativo | Bajo a medio | Medio a alto, según extensión de la instalación |
| Uso recomendado | Como primera línea de defensa en toda instalación metálica enterrada o sumergida | Como complemento obligatorio en instalaciones críticas, cubriendo los fallos del revestimiento |
Cómo se combinan la protección pasiva y la protección catódica activa en la práctica
En el diseño de ingeniería moderno, la protección pasiva y la protección catódica activa no se plantean como alternativas, sino como dos capas de un mismo sistema de protección frente a la corrosión:
- El revestimiento actúa como primera línea de defensa, reduciendo drásticamente la superficie metálica expuesta al electrolito.
- La protección catódica activa actúa como segunda línea, protegiendo específicamente los puntos donde el revestimiento ha fallado.
Esta combinación tiene una ventaja adicional muy relevante desde el punto de vista económico: al reducir el revestimiento la superficie metálica expuesta, la corriente de protección catódica necesaria para proteger toda la instalación se reduce en varios órdenes de magnitud respecto a lo que haría falta para proteger la misma estructura sin revestimiento alguno. Esto permite diseñar sistemas de protección catódica más pequeños, más económicos y con ánodos de vida útil más larga.
Cuándo es imprescindible añadir protección catódica activa al revestimiento
Aunque lo recomendable es combinar ambas siempre que sea posible, hay escenarios en los que la protección catódica activa deja de ser una recomendación y se convierte en un requisito:
- Tuberías enterradas o sumergidas de gas, petróleo o productos químicos, donde una fuga tiene consecuencias graves de seguridad o medioambientales.
- Instalaciones sujetas a normativa que exige explícitamente protección catódica, como gasoductos, oleoductos o tanques de almacenamiento regulados.
- Instalaciones con una vida útil de diseño larga (décadas), donde la degradación acumulada del revestimiento a lo largo del tiempo es inevitable.
- Instalaciones enterradas o sumergidas de difícil acceso, donde inspeccionar o reparar el revestimiento resulta costoso o inviable.
Necesita evaluar si su instalación cuenta con la protección adecuada?
En Procainsa llevamos más de 35 años diseñando sistemas de protección catódica que complementan el revestimiento existente, con técnicos certificados NACE.
Preguntas frecuentes sobre protección catódica pasiva y activa
La protección catódica sustituye al revestimiento?
No. La protección catódica activa y el revestimiento cumplen funciones complementarias, no sustitutivas. El revestimiento reduce la superficie metálica expuesta y, con ello, la corriente de protección necesaria; la protección catódica activa cubre los puntos donde el revestimiento inevitablemente falla con el tiempo. La combinación de ambas es la práctica estándar en instalaciones industriales críticas.
Es obligatorio combinar protección pasiva y activa?
Depende del tipo de instalación y de la normativa aplicable. En tuberías enterradas o sumergidas de gas, petróleo y productos químicos, normas como NACE SP0169 e ISO 15589 exigen protección catódica activa además del revestimiento. En otras instalaciones menos críticas, la decisión depende del análisis de riesgo y de la vida útil de diseño requerida.
Qué pasa si una instalación solo tiene revestimiento, sin protección catódica activa?
Mientras el revestimiento permanece intacto, la instalación está protegida. Sin embargo, en cuanto aparece el primer defecto o holiday, ese punto queda completamente desprotegido y la corrosión puede avanzar de forma rápida y localizada, sin ningún mecanismo que la frene, hasta que se detecte mediante una inspección o hasta que se produzca un fallo.
Cómo se sabe si una instalación necesita protección catódica activa además del revestimiento?
Se determina mediante un análisis de ingeniería que considera el tipo de instalación, el fluido transportado o almacenado, la normativa aplicable, la resistividad del terreno, la vida útil de diseño y la criticidad operativa. En Procainsa realizamos este análisis como primer paso de cualquier proyecto de protección catódica.
