Una vez decidido que una instalación necesita protección catódica activa, la siguiente pregunta técnica es cuál de los dos sistemas existentes utilizar: ánodos de sacrificio o corriente impresa. No son dos marcas ni dos calidades distintas de lo mismo, sino dos principios de funcionamiento diferentes, cada uno con ventajas claras según el tipo de instalación.
En este artículo explicamos cómo funciona cada sistema, sus diferencias técnicas reales y qué factores determinan cuál conviene en cada caso.

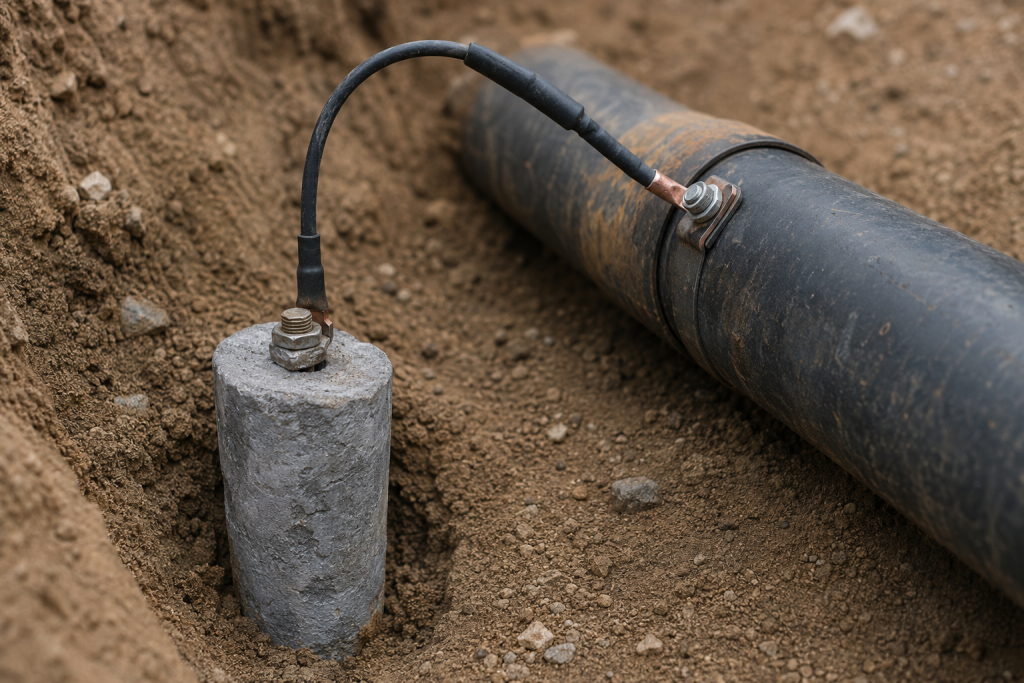

Qué son los ánodos de sacrificio
Los ánodos de sacrificio, también conocidos como protección galvánica, son metales más reactivos que el metal que se quiere proteger. Al conectarlos eléctricamente a la estructura, se genera de forma espontánea una corriente galvánica: el ánodo cede electrones a la estructura protegida y se corroe él mismo en su lugar, de ahí el término «sacrificio».
Este sistema no requiere ninguna fuente de alimentación externa. La corriente de protección surge de la diferencia de potencial natural entre los dos metales, por lo que funciona de forma completamente autónoma desde el momento de su instalación.
Los metales de sacrificio más habituales en aplicaciones industriales son:
- Zinc: adecuado en terrenos y agua de baja resistividad, como suelos húmedos o agua de mar.
- Magnesio: ofrece mayor fuerza motriz, útil en terrenos de resistividad media o alta.
- Aluminio: muy utilizado en estructuras offshore y marinas por su buen rendimiento y menor peso.

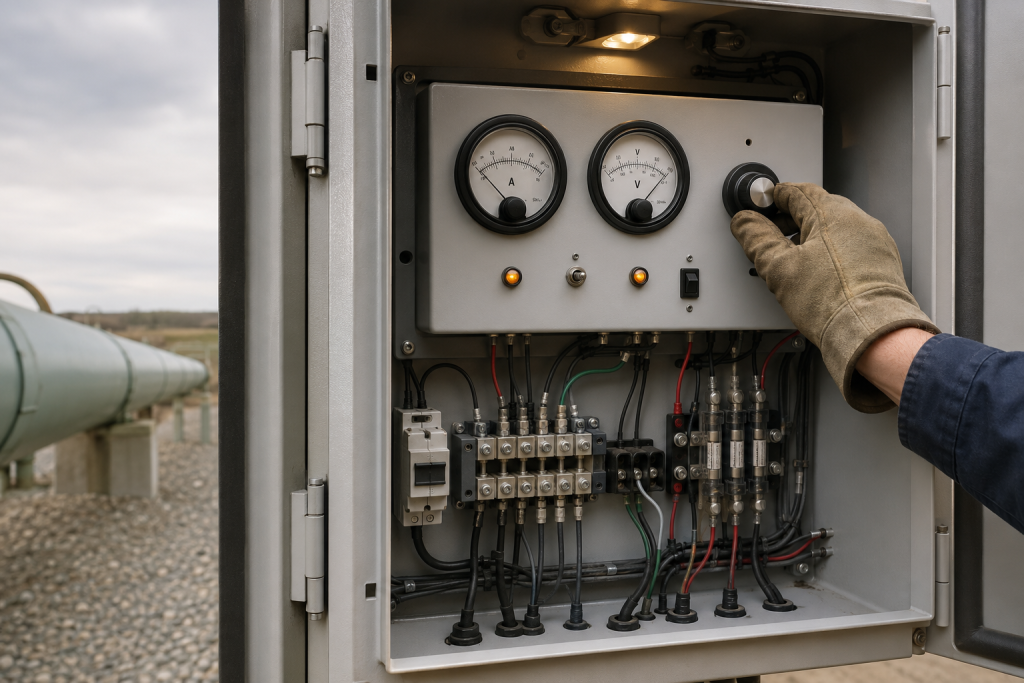

Qué es la protección catódica por corriente impresa
La protección por corriente impresa utiliza una fuente de alimentación externa, generalmente un rectificador conectado a la red eléctrica, que impone una corriente continua controlada hacia la estructura a proteger. La corriente circula a través de ánodos inertes, normalmente de grafito, titanio activado o hierro-silicio, que no se consumen de forma significativa con el tiempo.
A diferencia de los ánodos de sacrificio, aquí el nivel de corriente aplicado se puede ajustar en el rectificador, lo que permite un control mucho más preciso del grado de protección en cada momento de la vida de la instalación.
Diferencias entre ánodos de sacrificio y corriente impresa
| Aspecto | Ánodos de sacrificio | Corriente impresa |
|---|---|---|
| Fuente de la corriente de protección | Diferencia de potencial galvánica entre metales | Fuente de alimentación externa (rectificador) |
| Requiere suministro eléctrico | No | Sí |
| Capacidad de ajuste de la corriente | Fija, según el par galvánico instalado | Ajustable en el rectificador |
| Extensión de instalación recomendada | Estructuras de tamaño pequeño o medio | Estructuras de gran extensión, como gasoductos u oleoductos |
| Vida útil de los ánodos | Limitada, se consumen y requieren sustitución periódica | Ánodos inertes de vida útil mucho más larga |
| Coste inicial | Menor | Mayor, por el rectificador y la instalación eléctrica |
| Coste de operación | Sin consumo eléctrico | Consumo eléctrico continuo del rectificador |
| Riesgo de interferencia con instalaciones cercanas | Bajo | Mayor, requiere estudio de interferencias en instalaciones próximas |
Cuándo conviene usar ánodos de sacrificio
- Instalaciones de tamaño pequeño o medio, como tanques individuales o tramos cortos de tubería.
- Ubicaciones sin acceso a suministro eléctrico, como estructuras remotas o marinas.
- Terrenos o entornos de baja resistividad, donde el par galvánico rinde de forma eficiente.
- Proyectos donde se prioriza un coste inicial bajo y una instalación sencilla, sin necesidad de mantenimiento eléctrico.
Cuándo conviene usar corriente impresa
- Instalaciones de gran extensión, como gasoductos, oleoductos o parques de tanques completos.
- Terrenos de resistividad alta, donde los ánodos de sacrificio necesitarían una cantidad poco práctica de material.
- Instalaciones donde se requiere un control preciso y ajustable del nivel de protección a lo largo del tiempo.
- Proyectos con vida útil de diseño muy larga, donde la vida útil limitada de los ánodos de sacrificio obligaría a sustituciones frecuentes.
Es posible combinar ambos sistemas en una misma instalación
Sí. En instalaciones complejas es habitual utilizar corriente impresa como sistema principal para el grueso de la estructura, y reforzar con ánodos de sacrificio puntos concretos de difícil acceso, zonas aisladas eléctricamente o tramos añadidos posteriormente a la instalación original. La decisión final depende siempre de un estudio de ingeniería que considere la extensión de la instalación, la resistividad del terreno, la disponibilidad eléctrica y la vida útil de diseño requerida.
Preguntas frecuentes sobre ánodos de sacrificio y corriente impresa
Qué diferencia hay entre ánodos de sacrificio y protección galvánica
Ninguna. Protección galvánica es el nombre técnico del mismo sistema que habitualmente se conoce como protección por ánodos de sacrificio. Ambos términos describen el uso de un metal más reactivo que se corroe de forma controlada para proteger la estructura principal.
Se pueden usar ánodos de sacrificio en tuberías enterradas de gran longitud
Técnicamente es posible, pero rara vez resulta la opción más eficiente. Para tuberías de gran extensión, la corriente impresa permite proteger toda la longitud con menos puntos de instalación y un control más preciso, mientras que los ánodos de sacrificio requerirían un número muy elevado de unidades distribuidas a lo largo del trazado.
Qué mantenimiento necesita cada sistema
Los ánodos de sacrificio requieren inspección periódica de su estado de consumo y sustitución cuando se agotan. La corriente impresa requiere verificación periódica del rectificador, de los niveles de corriente y tensión aplicados, y comprobación de que los ánodos inertes y el cableado se mantienen en buen estado.
Cuál de los dos sistemas es más económico a largo plazo
Depende de la instalación. Los ánodos de sacrificio tienen menor coste inicial pero requieren sustitución periódica del material consumido. La corriente impresa tiene mayor coste inicial pero un coste de mantenimiento por unidad protegida más bajo en instalaciones grandes, además de mayor vida útil de sus componentes. En instalaciones de gran extensión, la corriente impresa suele resultar más económica a largo plazo.
