La protección catódica es una técnica de ingeniería que evita la corrosión de estructuras metálicas convirtiendo el metal a proteger en el cátodo de una celda electroquímica. Se utiliza en tuberías enterradas, parques de tanques, infraestructura offshore y cualquier instalación metálica en contacto con un electrolito —tierra, agua o agua de mar— donde la corrosión pueda comprometer la seguridad o la vida útil del activo.
En Procainsa llevamos más de 35 años diseñando e instalando sistemas de protección catódica para el sector Oil & Gas, petroquímico y de infraestructuras críticas. En este artículo explicamos qué es, cómo funciona a nivel técnico y qué tipos de sistemas existen.
¿Qué es la protección catódica?
La protección catódica es un método electroquímico de control de la corrosión. Su principio es sencillo: la corrosión de un metal es, en esencia, una reacción electroquímica en la que el metal pierde electrones (se oxida) al estar en contacto con un electrolito. Si conseguimos que ese metal reciba electrones desde una fuente externa en lugar de cederlos, la reacción de oxidación se frena o se detiene por completo.
Ese es exactamente el objetivo de la protección catódica: convertir la estructura metálica que queremos proteger —una tubería, un tanque, un pilote— en el cátodo del sistema, de forma que sea otro elemento el que se oxide en su lugar.
¿Cómo funciona la protección catódica?
Para que una estructura metálica se comporte como cátodo, necesita recibir una corriente eléctrica continua de protección. Esa corriente puede proceder de dos fuentes distintas, que dan lugar a los dos tipos principales de protección catódica:
- Un metal más reactivo que se sacrifica en su lugar (ánodos de sacrificio), o
- Una fuente de corriente eléctrica externa controlada (protección catódica por corriente impresa).
En ambos casos, el circuito se completa a través del electrolito —el terreno, el agua— y el resultado es el mismo: la estructura protegida deja de perder electrones y su corrosión se reduce drásticamente, en muchos casos a niveles prácticamente despreciables durante toda su vida útil de diseño.
Tipos de protección catódica

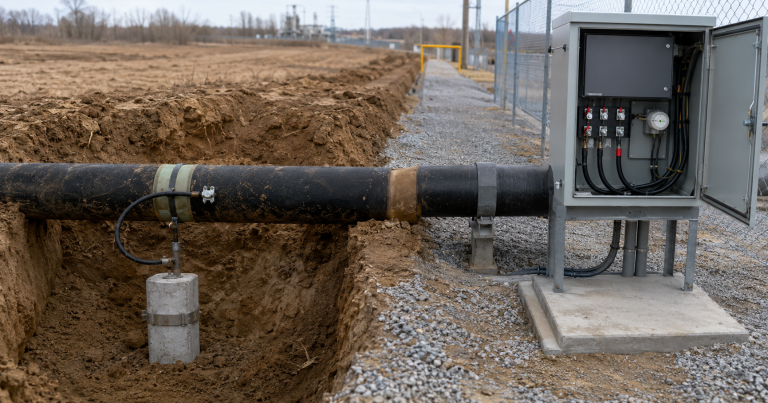

Protección catódica por ánodos de sacrificio (protección galvánica)

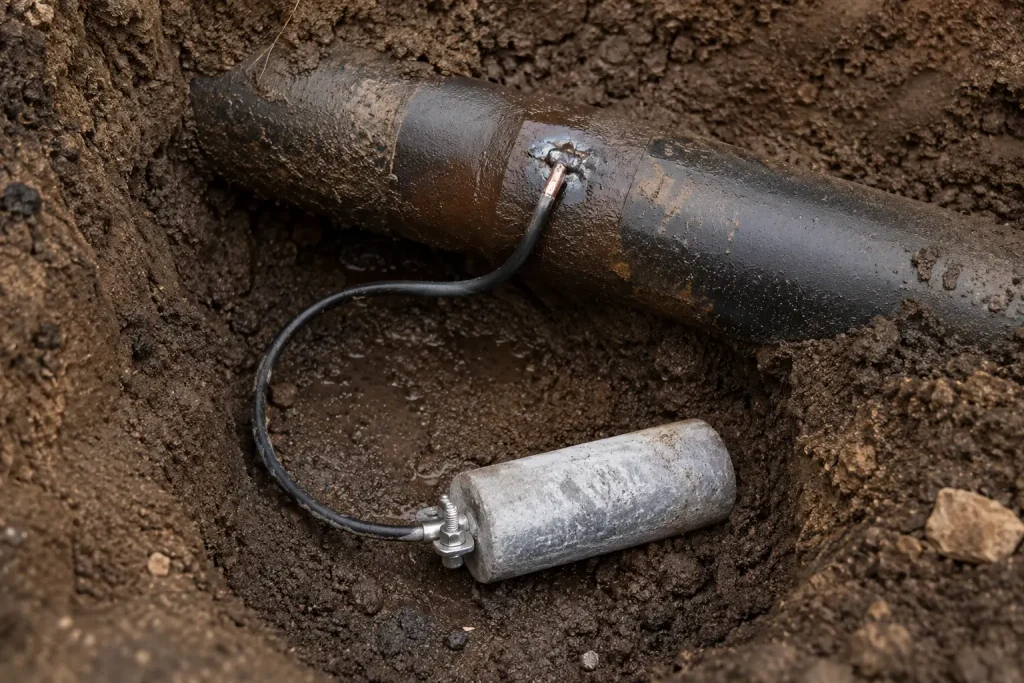

Se instalan ánodos de un metal más activo (zinc, magnesio o aluminio) conectados eléctricamente a la estructura. El ánodo se corroe de forma controlada y cede electrones a la estructura protegida. No requiere fuente de alimentación externa, por lo que es habitual en instalaciones de tamaño medio o donde no hay suministro eléctrico disponible.
Protección catódica por corriente impresa
Utiliza una fuente de alimentación externa (rectificador) que impone una corriente continua controlada hacia la estructura a través de ánodos inertes (grafito, titanio activado, hierro-silicio). Permite proteger estructuras de gran extensión —gasoductos, oleoductos, parques de tanques completos— con un control preciso del nivel de protección aplicado.
La elección entre uno u otro sistema depende de factores como la extensión de la instalación, la resistividad del terreno, la disponibilidad de suministro eléctrico y la vida útil de diseño requerida.
¿Dónde se aplica la protección catódica?
La protección catódica es imprescindible en cualquier instalación metálica crítica en contacto con el terreno o con agua:
- Tuberías enterradas: gasoductos, oleoductos, redes de distribución de gas y agua.
- Parques de tanques: depósitos de almacenamiento de combustibles y productos químicos.
- Infraestructura offshore: plataformas, tuberías submarinas, estructuras portuarias.
- Gasolineras y estaciones de servicio: tanques y tuberías enterradas de doble pared.
- Refinerías y plantas petroquímicas: redes de proceso e infraestructura auxiliar.
Sin protección catódica, estas instalaciones estarían expuestas a un ritmo de corrosión que comprometería su integridad estructural mucho antes del final de su vida útil de diseño, con el consiguiente riesgo de fugas, paradas no planificadas y costes de reparación muy superiores a los de la protección preventiva.
¿Por qué es importante la protección catódica en instalaciones industriales?
Más allá de alargar la vida útil del activo, la protección catódica cumple un papel de seguridad operativa de primer orden en instalaciones donde una fuga —de gas, de combustible, de producto químico— puede tener consecuencias graves. Por eso es un requisito habitual en normativa internacional (NACE SP0169, ISO 15589) y en los planes de gestión de la integridad de activos de cualquier operador industrial serio.
Un sistema de protección catódica bien diseñado, correctamente dimensionado y con un mantenimiento adecuado —verificación periódica de potenciales, sustitución de ánodos cuando corresponda— puede extender la vida útil de una instalación metálica varias décadas más allá de lo que duraría sin protección.
¿Necesita diseñar o auditar un sistema de protección catódica?
En Procainsa llevamos más de 35 años diseñando sistemas de protección catódica para instalaciones industriales críticas, con técnicos certificados NACE.
Preguntas frecuentes sobre protección catódica
¿En qué consiste la protección catódica?
Consiste en convertir la estructura metálica que se quiere proteger en el cátodo de una celda electroquímica, de forma que reciba electrones en lugar de cederlos. Esto se logra mediante ánodos de sacrificio (un metal más reactivo que se corroe en su lugar) o mediante una corriente eléctrica impresa por una fuente externa. En ambos casos, el resultado es que la corrosión de la estructura protegida se reduce drásticamente.
¿Qué significa «catódico» en este contexto?
«Catódico» hace referencia al cátodo, el electrodo de una celda electroquímica que recibe electrones y donde, por tanto, no se produce oxidación (corrosión). Cuando hablamos de «protección catódica», nos referimos a proteger una estructura metálica forzando su comportamiento como cátodo del sistema.
¿Cuáles son los tipos de protección catódica que existen?
Existen dos tipos principales: protección catódica por ánodos de sacrificio (también llamada protección galvánica), que usa un metal más reactivo como el zinc o el magnesio para proteger la estructura sin necesidad de alimentación externa; y protección catódica por corriente impresa, que usa una fuente de alimentación externa y ánodos inertes para proteger instalaciones de mayor extensión.
¿La protección catódica es lo mismo que la protección galvánica?
La protección galvánica es un tipo específico de protección catódica: concretamente, la que se basa en ánodos de sacrificio. Todo sistema de protección galvánica es protección catódica, pero no toda protección catódica es galvánica (la protección por corriente impresa no lo es, ya que no se basa en un par galvánico entre metales sino en una fuente de alimentación externa).
¿Cómo se verifica que un sistema de protección catódica está funcionando correctamente?
Se realizan mediciones periódicas de potencial eléctrico de la estructura respecto al terreno, utilizando electrodos de referencia. Estas mediciones —a menudo mediante técnicas como el CIPS (Close Interval Potential Survey)— permiten comprobar que el nivel de protección se mantiene dentro de los criterios establecidos por la normativa aplicable a lo largo de todo el trazado de la instalación.
